OpenTelemetry のバグを OpenTelemetry で修正した方法

OpenTelemetry は、ソフトウェアの問題の根本原因を素早く見つけるためのものです。 最近、OpenTelemetry のある機能を使って、別の機能のバグの根本原因を特定し修正するという経験をしました。

このブログ記事では、この興味深い経験を共有します。 これにより、言語固有の実装における小さな違いが興味深い影響をもたらしうること、また Java と Python にはコンテキスト伝搬の問題をデバッグするための機能があることを学べます。

問題

バグの説明

ブログ記事 Learn how to instrument NGINX with OpenTelemetry のために、Node.js のフロントエンドアプリケーションが NGINX を呼び出し、NGINX が Python のバックエンドアプリケーションへのリバースプロキシとして機能する小さなサンプルアプリを作成しました。

私たちの目標は、NGINX を OpenTelemetry で計装する方法だけでなく、ウェブサーバーを横断する分散トレースがどのように見えるかも示す、再利用可能な docker-compose を作ることでした。

Jaeger ではフロントエンドアプリケーションから NGINX までのトレースは表示されましたが、NGINX と Python アプリ間の接続は見えず、2つの切断されたトレースがありました。

事前に Java アプリケーションをバックエンドとしてテストした際には、NGINX からそのダウンストリームアプリケーションへのトレースが確認できていたため、これは驚きでした。

再現手順

put NGINX between two services の手順に従ってください。 Java ベースのアプリケーションを Python アプリケーションに置き換えます。 たとえば、以下の3つのファイルを backend フォルダに配置してください。

• app.py:

  import time

  import redis
  from flask import Flask

  app = Flask(__name__)
  cache = redis.Redis(host='redis', port=6379)

  def get_hit_count():
    retries = 5
    while True:
        try:
            return cache.incr('hits')
        except redis.exceptions.ConnectionError as exc:
            if retries == 0:
                raise exc
            retries -= 1
            time.sleep(0.5)

  @app.route('/')
  def hello():
    count = get_hit_count()
    return 'Hello World! I have been seen {} times.\n'.format(count)


• Dockerfile:

  FROM python:3.10-alpine
  WORKDIR /code
  ENV FLASK_APP=app.py
  ENV FLASK_RUN_HOST=0.0.0.0
  RUN apk add --no-cache gcc musl-dev linux-headers
  COPY requirements.txt requirements.txt
  RUN pip install -r requirements.txt
  RUN opentelemetry-bootstrap -a install
  EXPOSE 5000
  COPY . .
  CMD ["opentelemetry-instrument", "--traces_exporter", "otlp_proto_http", "--metrics_exporter", "console", "flask", "run"]


• requirements.txt:

  flask
  redis
  opentelemetry-distro
  opentelemetry-exporter-otlp-proto-http


docker-compose.yml を以下の内容で更新してください。

version: '2'
services:
  jaeger:
    image: jaegertracing/all-in-one:latest
    ports:
      - '16686:16686'
  collector:
    image: otel/opentelemetry-collector:latest
    command: ['--config=/etc/otel-collector-config.yaml']
    volumes:
      - ./otel-collector-config.yaml:/etc/otel-collector-config.yaml
  nginx:
    image: nginx-otel
    volumes:
      - ./opentelemetry_module.conf:/etc/nginx/conf.d/opentelemetry_module.conf
      - ./default.conf:/etc/nginx/conf.d/default.conf
  backend:
    build: ./backend
    image: backend-with-otel
    environment:
      - OTEL_EXPORTER_OTLP_ENDPOINT=http://collector:4318/v1/traces
      - OTEL_EXPORTER_OTLP_PROTOCOL=http/protobuf
      - OTEL_SERVICE_NAME=python-app
  redis:
    image: 'redis:alpine'
  frontend:
    build: ./frontend
    image: frontend-with-otel
    ports:
      - '8000:8000'
    environment:
      - OTEL_EXPORTER_OTLP_ENDPOINT=http://collector:4318/
      - OTEL_EXPORTER_OTLP_PROTOCOL=http/protobuf
      - OTEL_SERVICE_NAME=frontend

docker compose up¹ を実行して環境を起動し、curl localhost:8000 でフロントエンドにリクエストを送信してください。

期待される結果

localhost:16686 の Jaeger UI で、frontend から NGINX を経由して python-app までのトレースが表示されることを期待します。

実際の結果

localhost:16686 の Jaeger UI では、2つのトレースが表示されます。 1つは frontend から NGINX まで、もう1つは python-app のみのトレースです。

解決方法

手がかり

Java アプリケーションをバックエンドに使ったセットアップでは動作していたため、問題は Python アプリケーションか、NGINX の計装と Python アプリケーションの組み合わせに起因していると分かっていました。

Python アプリケーション単体が問題ではないことはすぐに除外できました。 シンプルな Node.js アプリケーションをバックエンドとして試したところ、同じ結果が得られました。 フロントエンドから NGINX までのトレースと、Node.js アプリケーション単体のトレースの2つです。

これにより、伝搬の問題であることが分かりました。 トレースコンテキストが NGINX から Python および Node.js アプリケーションへ正常に転送されていなかったのです。

分析

Java では問題が発生しないこと、そしておそらく伝搬が壊れていることが分かっていたため、やるべきことは明確でした。 トレースヘッダーを確認する必要がありました。

幸い、Java と Python の計装には、HTTP リクエストおよびレスポンスヘッダーをスパン属性として簡単にキャプチャできる機能があります。

環境変数 OTEL_INSTRUMENTATION_HTTP_CAPTURE_HEADERS_SERVER_REQUEST と OTEL_INSTRUMENTATION_HTTP_CAPTURE_HEADERS_SERVER_RESPONSE にカンマ区切りの HTTP ヘッダー名リストを指定することで、キャプチャしたい HTTP ヘッダーを定義できます。 今回のケースでは、すべての伝搬ヘッダーを指定しました。

OTEL_INSTRUMENTATION_HTTP_CAPTURE_HEADERS_SERVER_REQUEST=tracestate,traceparent,baggage,X-B3-TraceId

docker-compose ベースのサンプルでは、バックエンドサービスの定義に追加するだけです。

backend:
  build: ./backend
  image: backend-with-otel
  environment:
    - OTEL_EXPORTER_OTLP_ENDPOINT=http://collector:4318/v1/traces
    - OTEL_EXPORTER_OTLP_PROTOCOL=http/protobuf
    - OTEL_SERVICE_NAME=python-app
    - OTEL_INSTRUMENTATION_HTTP_CAPTURE_HEADERS_SERVER_REQUEST=tracestate,traceparent,baggage,X-B3-TraceId

再度 docker compose up¹ でサンプルアプリを起動し、curl localhost:8080 でフロントエンドアプリケーションにリクエストを送信しました。

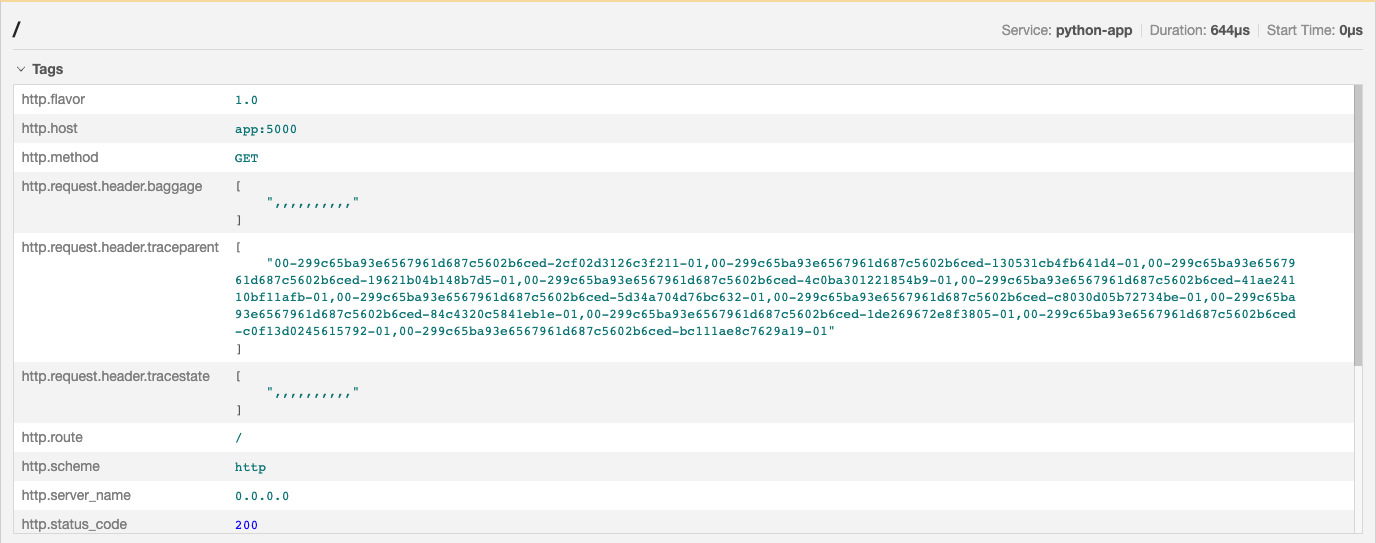

Jaeger ではトレースがまだ切断されていることが確認できます。 しかし、トレースの1つを詳しく見ると、NGINX からバックエンドへのリクエストヘッダーが収集されていることが分かります。

見つかりました！ トレースヘッダー（baggage、traceparent、tracestate）が複数のヘッダーフィールドとして送信されていました。 NGINX モジュールがこれらの各ヘッダーの値を繰り返し追加しており、マルチバリューヘッダーは RFC7230 でカバーされているため、すぐには問題になりませんでした。

NGINX からダウンストリームサービスへの相関能力を Java アプリケーションでテストしました。 OTel Java SDK のソースコードを読み込んでいるわけではありませんが、Java は traceparent が複数の値を持つ場合でも柔軟に処理できるようです。 ただし、そのような形式は W3C Trace Context 仕様では無効です。 そのため、NGINX から Java サービスへの伝搬は動作しましたが、Python（および他の言語）はその柔軟性を持たず、NGINX からダウンストリームサービスへの伝搬は黙って失敗していました。

なお、他の言語が Java と同じ traceparent の読み取りに対する柔軟性を持つべきだと提案しているわけではありません（またはその逆も）。 バグは NGINX モジュールにあり、それを修正する必要がありました。

修正

問題を修正するために、NGINX 用モジュールにいくつかのチェックを追加し、トレースヘッダーが一度だけ設定されるようにしました。

この修正は otel-webserver-module の v1.0.1 リリースに含まれています。 つまり、以下のように Dockerfile を更新して NGINX モジュールをインストールできます。

FROM nginx:1.18
ADD https://github.com/open-telemetry/opentelemetry-cpp-contrib/releases/download/webserver%2Fv1.0.1/opentelemetry-webserver-sdk-x64-linux.tgz /opt
RUN cd /opt ; tar xvfz opentelemetry-webserver-sdk-x64-linux.tgz
RUN cd /opt/opentelemetry-webserver-sdk; ./install.sh
ENV LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/opt/opentelemetry-webserver-sdk/sdk_lib/lib
RUN echo "load_module /opt/opentelemetry-webserver-sdk/WebServerModule/Nginx/ngx_http_opentelemetry_module.so;\n$(cat /etc/nginx/nginx.conf)" > /etc/nginx/nginx.conf
COPY default.conf /etc/nginx/conf.d
COPY opentelemetry_module.conf /etc/nginx/conf.d
